Bastidores de Carga Carbono/Carbono para Tratamiento Térmico
Los bastidores de carga de material compuesto Carbono/Carbono (C/C) ofrecen una ventaja de rendimiento medible frente al utillaje metálico convencional en aplicaciones de tratamiento térmico a alta temperatura. Fabricados a partir de una matriz de carbono reforzada con fibra de carbono continua, estos bastidores combinan una masa térmica ultrabaja, estabilidad dimensional bajo ciclos térmicos y una resistencia mecánica excepcional a temperaturas superiores a 2000 °C, lo que permite ciclos más rápidos, un menor consumo de energía y una mayor vida de servicio en procesos de carburación, soldadura fuerte, sinterización y temple al vacío.
Por Qué los Ingenieros Cambian a Bastidores de Carbono/Carbono
La mayoría de las instalaciones de tratamiento térmico comienzan con utillaje de acero, hierro fundido o aleación de níquel. El cambio a bastidores de carga de material compuesto C/C suele estar motivado por uno o varios de los siguientes problemas operativos recurrentes, todos los cuales el material compuesto C/C elimina por diseño.
La Deformación del Utillaje Está Alterando su Proceso
Las bandejas de acero y aleación se alabean, ceden y experimentan fluencia con los ciclos térmicos repetidos. Esto provoca desalineación en el apilado, fallos en la manipulación robotizada y posicionamiento inconsistente de las piezas, lo que conduce a retrabajos, lotes rechazados y tiempos de inactividad no planificados. El material compuesto C/C tiene un CTE de 1–3 × 10⁻⁶/°C, aproximadamente entre 4 y 5 veces menor que el del acero austenítico, y no presenta fluencia térmica a la temperatura de servicio. Los bastidores mantienen su geometría ciclo tras ciclo, lo que permite una manipulación automatizada consistente y una geometría de carga repetible.
Su Horno Está Gastando Energía en Calentar el Utillaje, No las Piezas
Con una densidad de ~1,5–1,9 g/cm³ frente a 7,7 g/cm³ del acero, las bandejas de material compuesto C/C tienen 5 veces menos masa térmica por unidad de volumen. El horno calienta y enfría la carga de trabajo, no el utillaje. El cambio de bandejas de acero a bastidores de carga de material compuesto C/C suele reducir el consumo de energía por ciclo entre un 30 % y un 50 %, además de acortar los tiempos de ciclo de calentamiento y enfriamiento, lo que aumenta directamente el rendimiento de producción.
Las Piezas Metálicas se Adhieren al Utillaje o se Contaminan por su Contacto
A temperaturas elevadas, las piezas metálicas pueden unirse por difusión a las superficies metálicas del utillaje, especialmente durante operaciones de soldadura fuerte al vacío, carburación y sinterización, donde las superficies de las piezas son metalúrgicamente activas. El material compuesto C/C es químicamente inerte frente a la mayoría de las aleaciones metálicas y ofrece una superficie de carbono autolubricante que evita la adhesión, eliminando el daño superficial y la contaminación de las piezas al separarlas.
El Utillaje Falla con Demasiada Rapidez
El utillaje metálico se vuelve frágil, se oxida y desarrolla grietas por fatiga bajo ciclos térmicos repetidos. El material compuesto C/C no se fragiliza, no se corroe en vacío ni en atmósferas inertes, y mantiene o mejora su resistencia mecánica a la temperatura de servicio. En condiciones de atmósfera controlada, los bastidores de carga C/C demuestran una vida de servicio entre 3 y 5 veces mayor que el utillaje de acero comparable, reduciendo la frecuencia de reposición y el coste total del utillaje.
Especificaciones técnicas
Todos los valores son típicos y están sujetos a variación. Para hojas de datos técnicos o recomendaciones personalizadas, por favor contacte con Max Graphite.
Configuraciones y Personalización

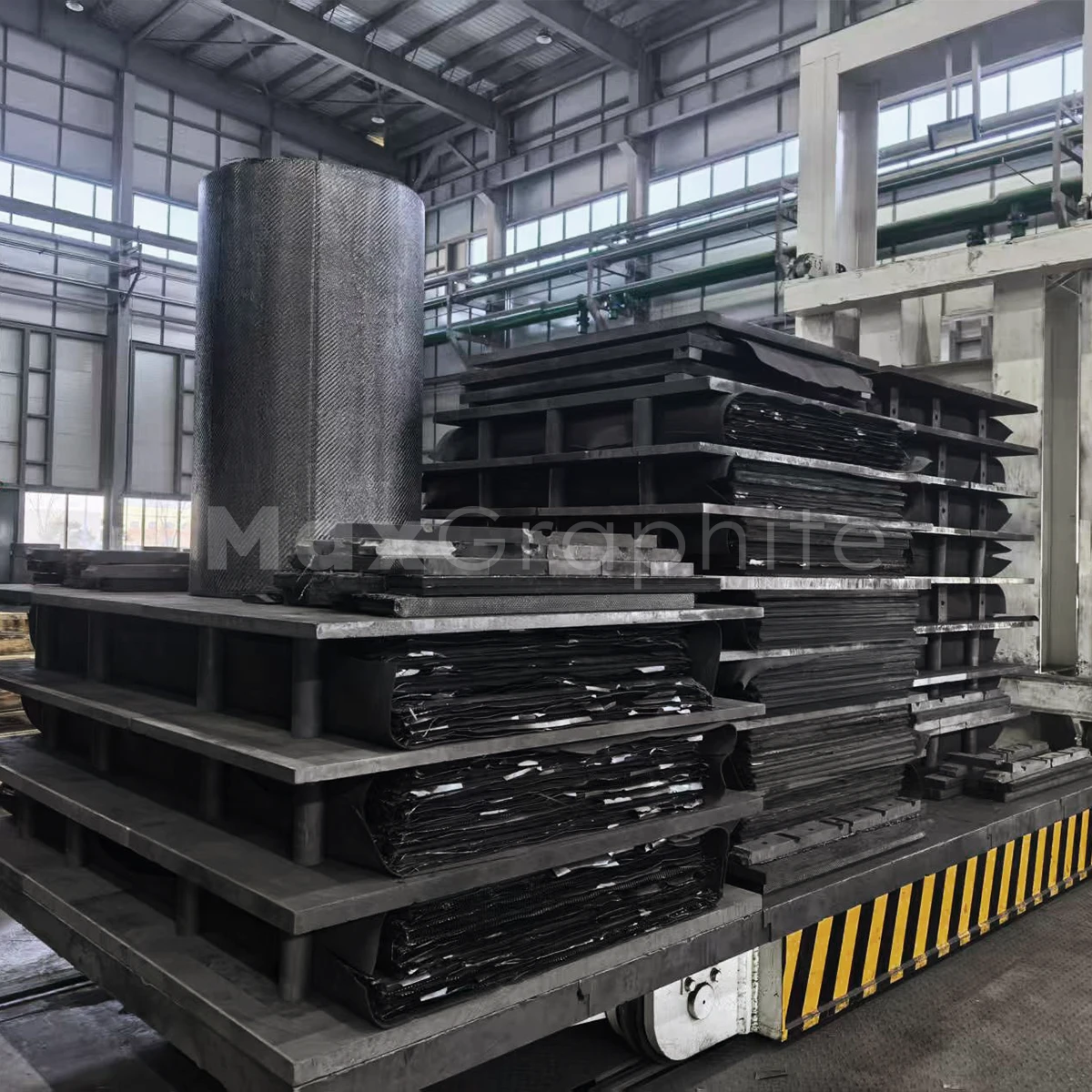

Max Graphite suministra sistemas de bastidores de carga C/C mecanizados con precisión según la geometría de su horno, la capacidad de carga y los requisitos de proceso. Las configuraciones disponibles incluyen:
- Bandejas y placas planas: para carga por lotes en capas.

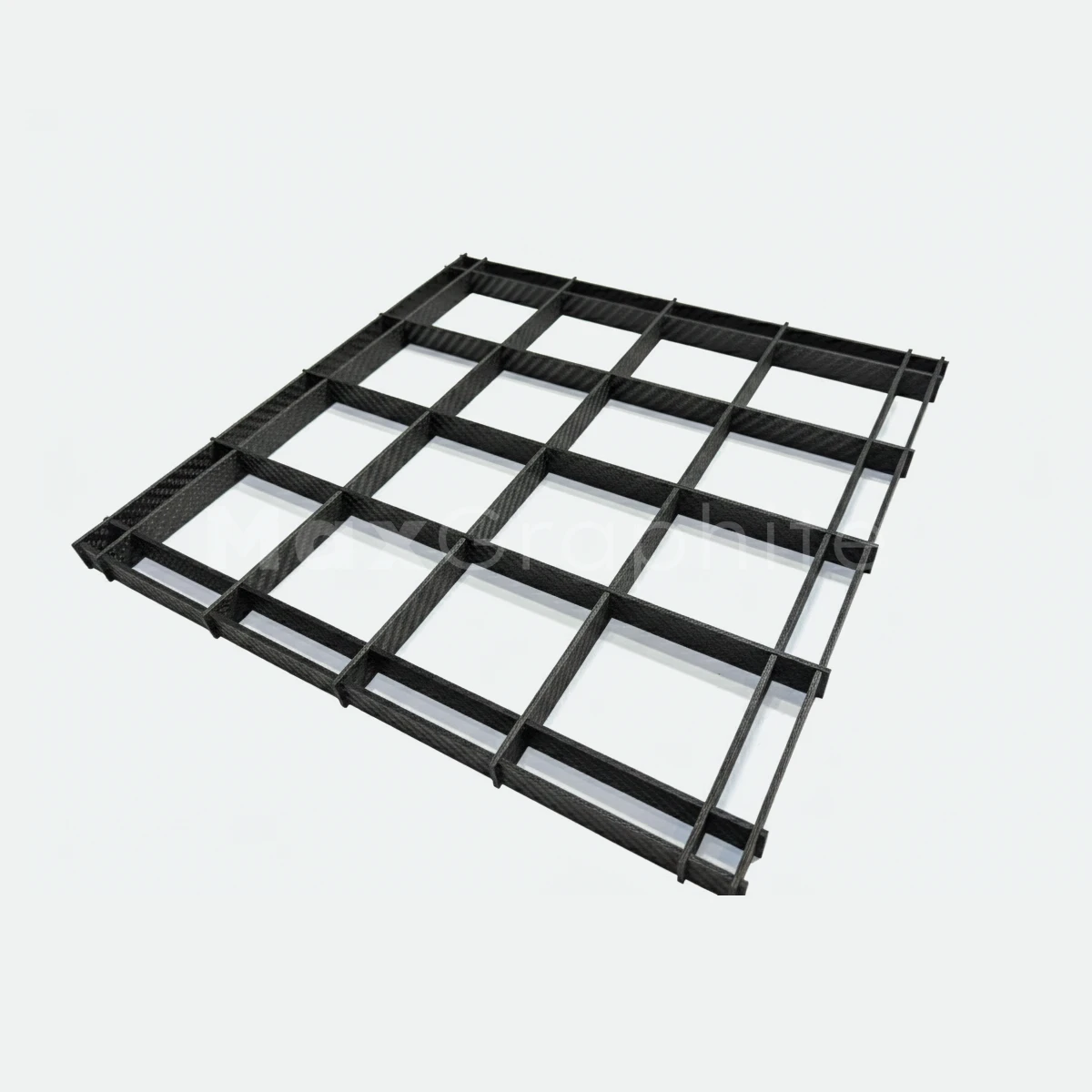

- Rejillas y cestas perforadas: para uniformidad del flujo de gas alrededor de las piezas durante la carburación y el temple.

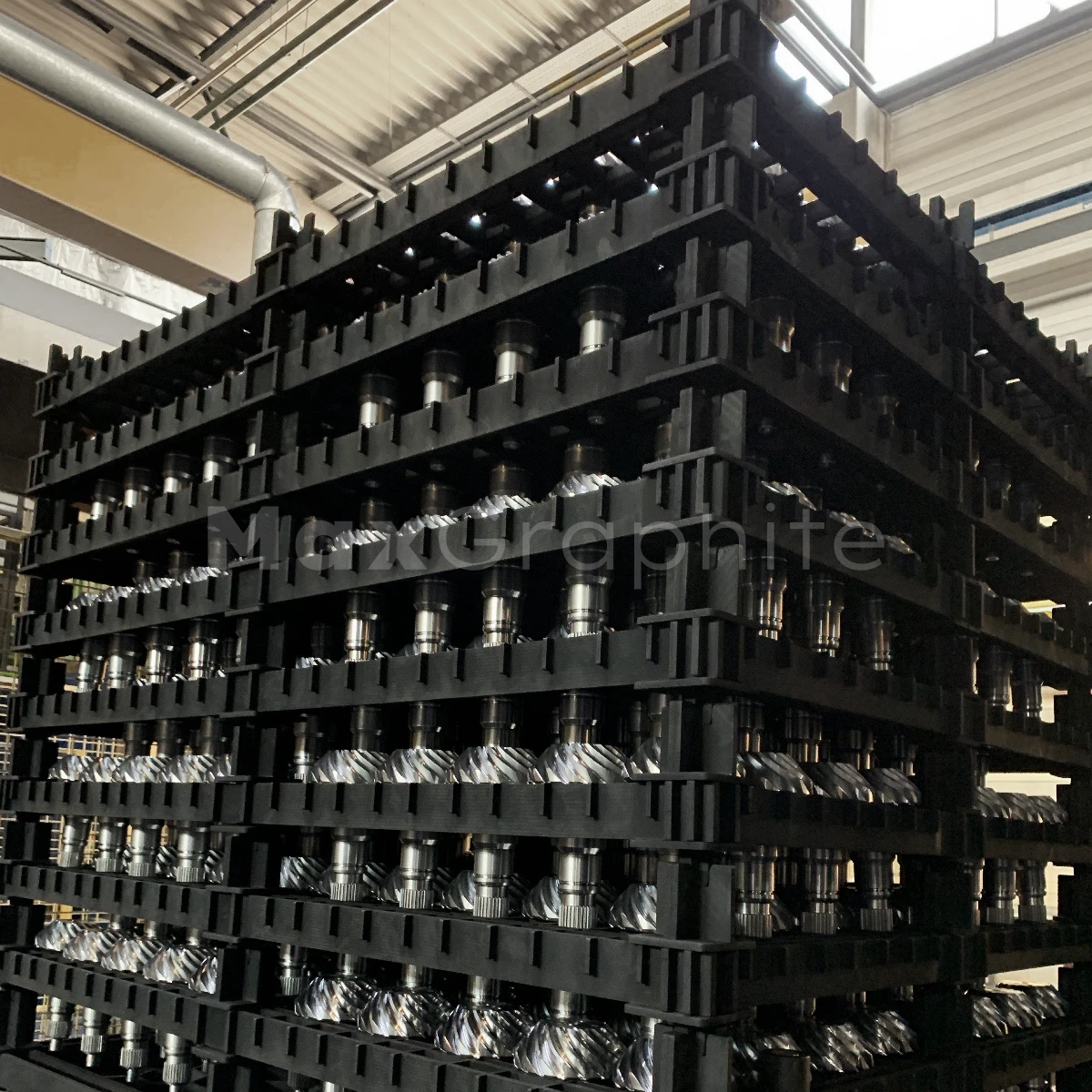

- Conjuntos de bastidores multinivel: para maximizar la carga del horno por ciclo.
- Pasadores, soportes y elementos de apoyo de utillaje: componentes de contacto mecanizados con precisión.
- Opciones de recubrimiento: sin recubrir (vacío/inerte), recubierto de SiC (atmósfera oxidante hasta ~1650 °C) o recubierto de PyC (resistencia química mejorada).
- Geometrías personalizadas mecanizadas por CNC: fabricadas según sus planos de ingeniería.
Aplicaciones
Los bastidores de carga de material compuesto C/C son la solución de utillaje establecida para el procesamiento térmico a alta temperatura y atmósfera controlada:
- Soldadura Fuerte al Vacío: utillaje sin distorsión y sin contaminación de la aleación de soldadura por el contacto con el utillaje.
- Carburación a Baja Presión (LPC) y Cementación: tolerancia completa al ciclo de servicio térmico, con superficie autolubricante y no adherente.
- Temple por Gas: integridad estructural mantenida durante el enfriamiento convectivo rápido de alta velocidad.
- Recocido al Vacío y Alivio de Tensiones: soporte estable y sin deformación para componentes aeroespaciales y médicos de precisión.
- Sinterización de Componentes PM y MIM: soporte químicamente inerte y estable, sin riesgo de contaminación metálica.
- Unión por Difusión: utillaje limpio y rígido para conjuntos estructurales aeroespaciales.
