Composite de Carbono CFC 3D y 4D

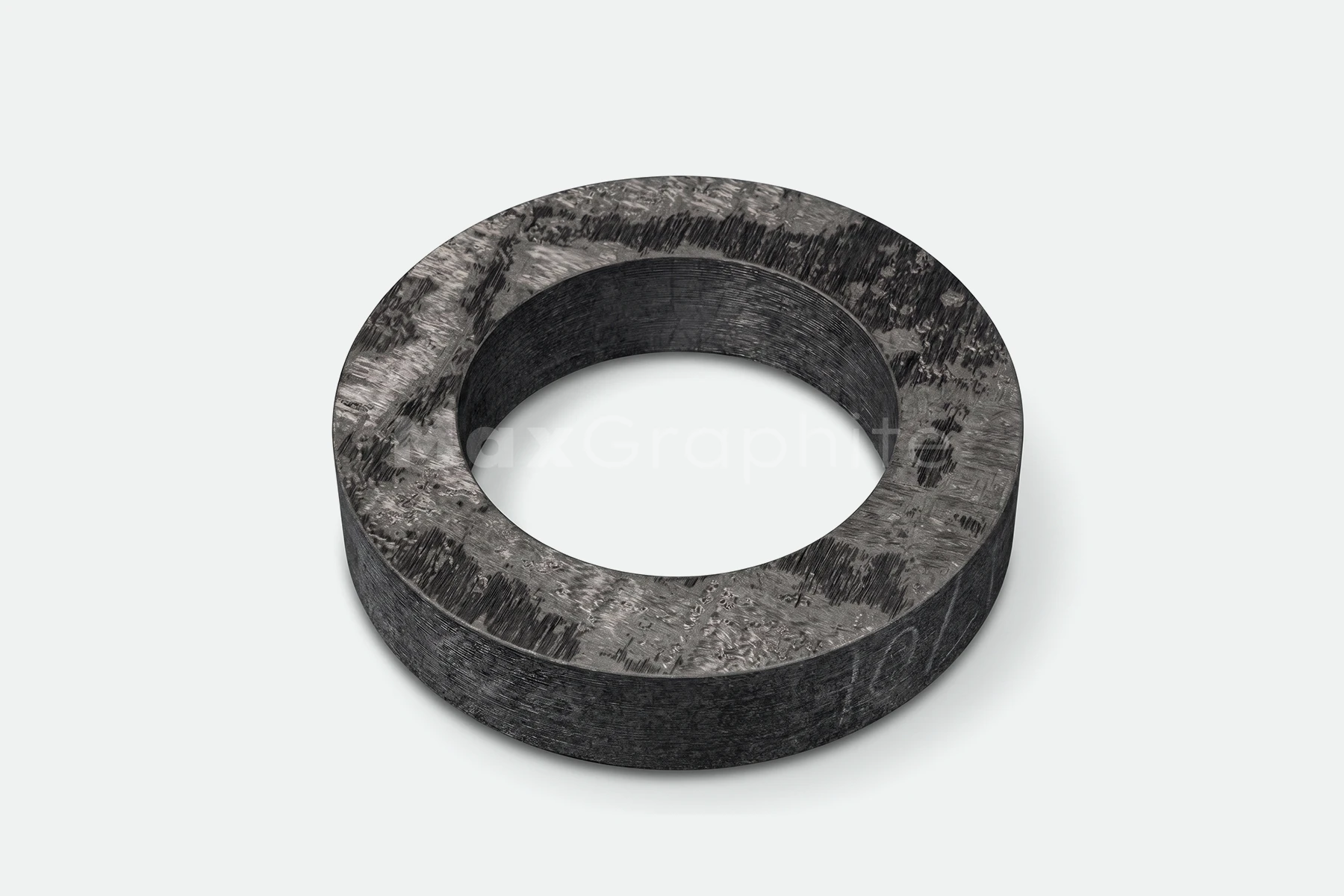

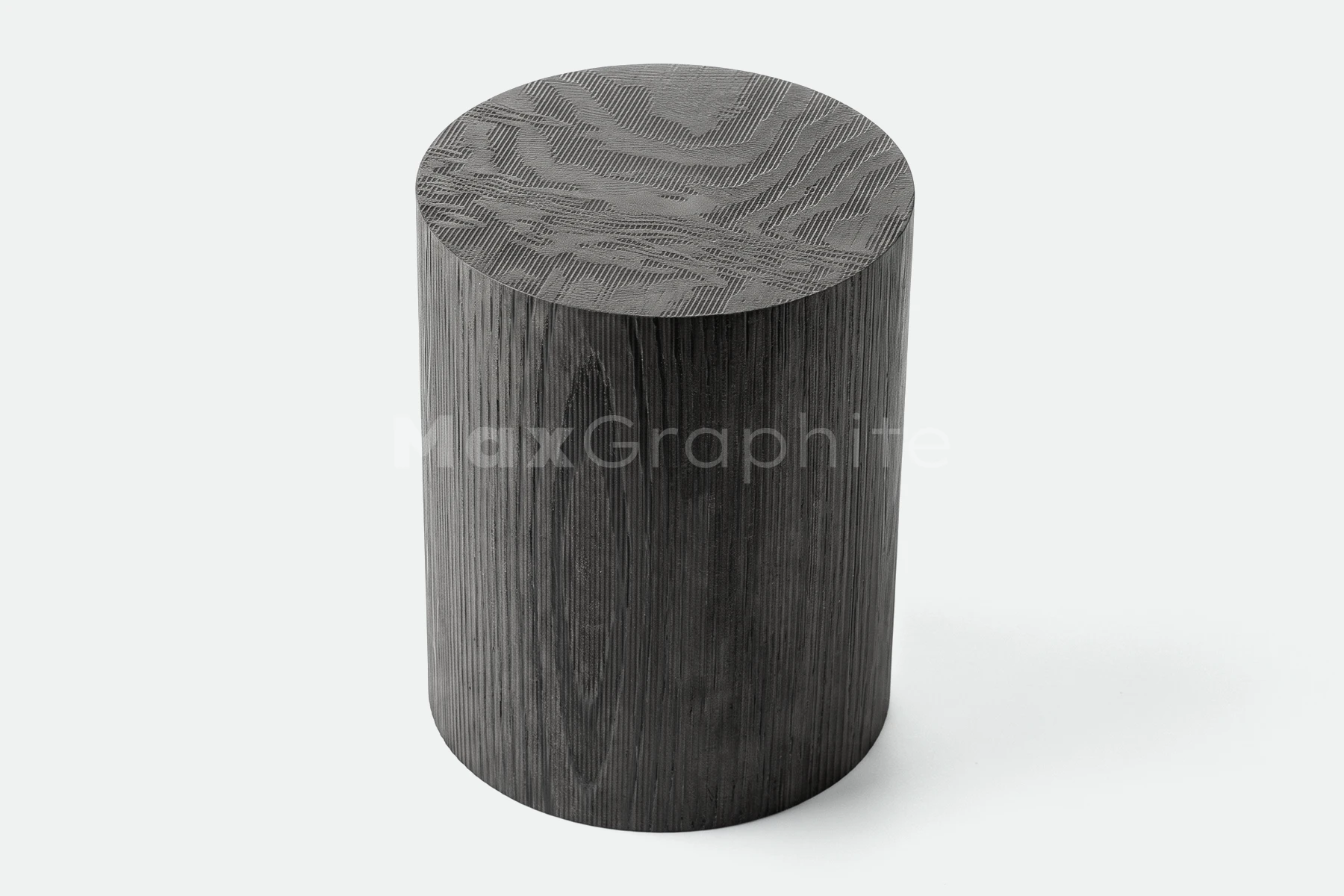

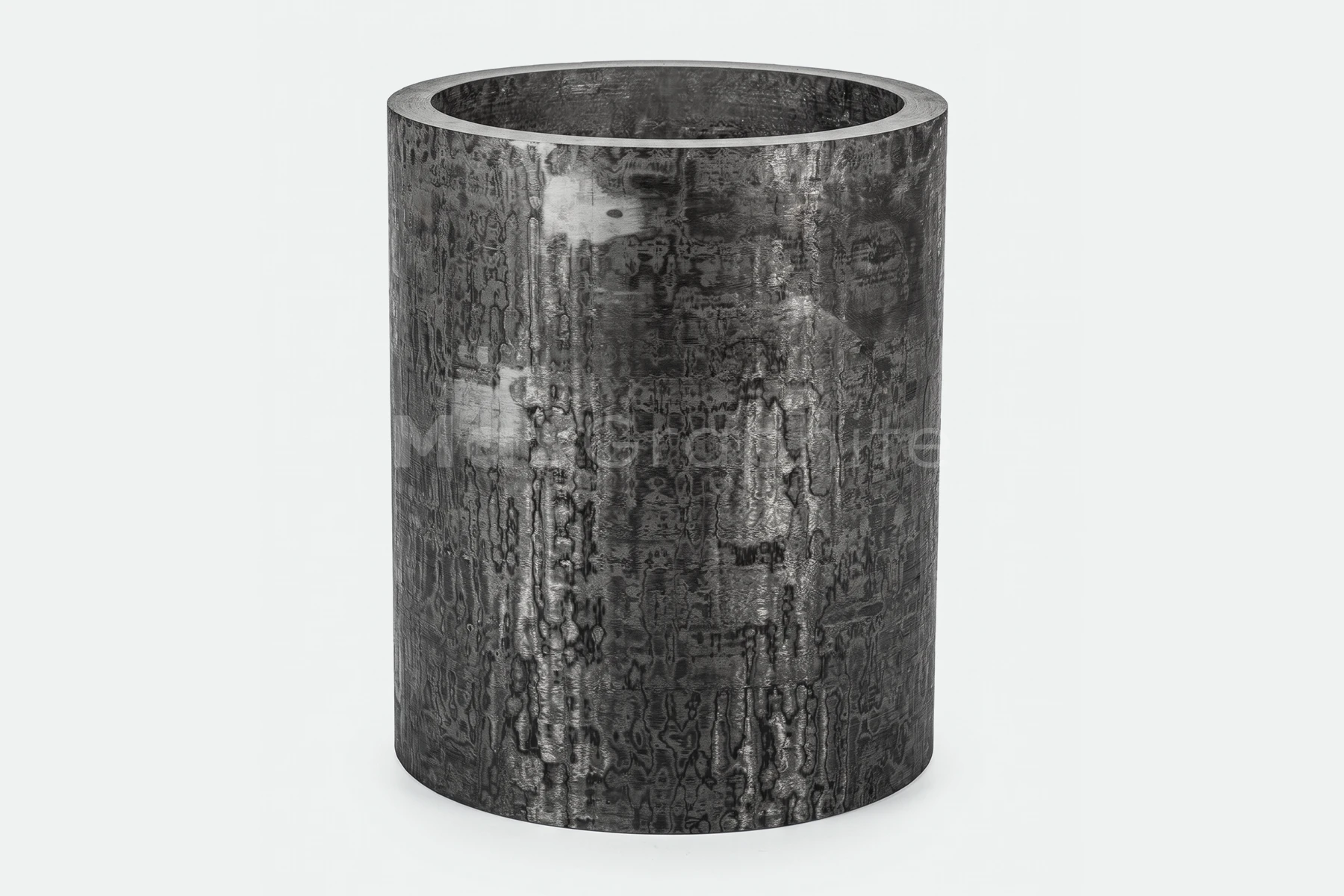

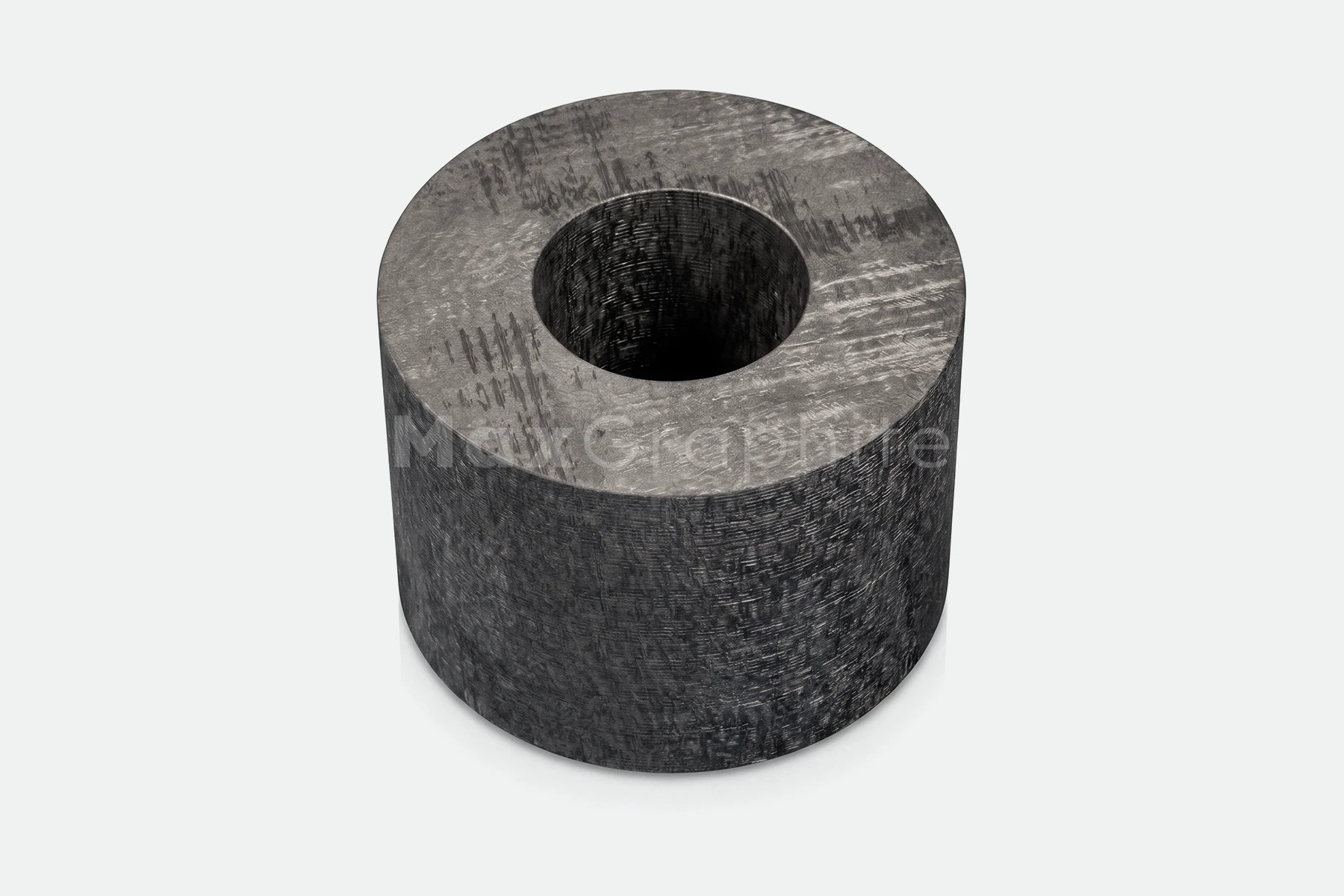

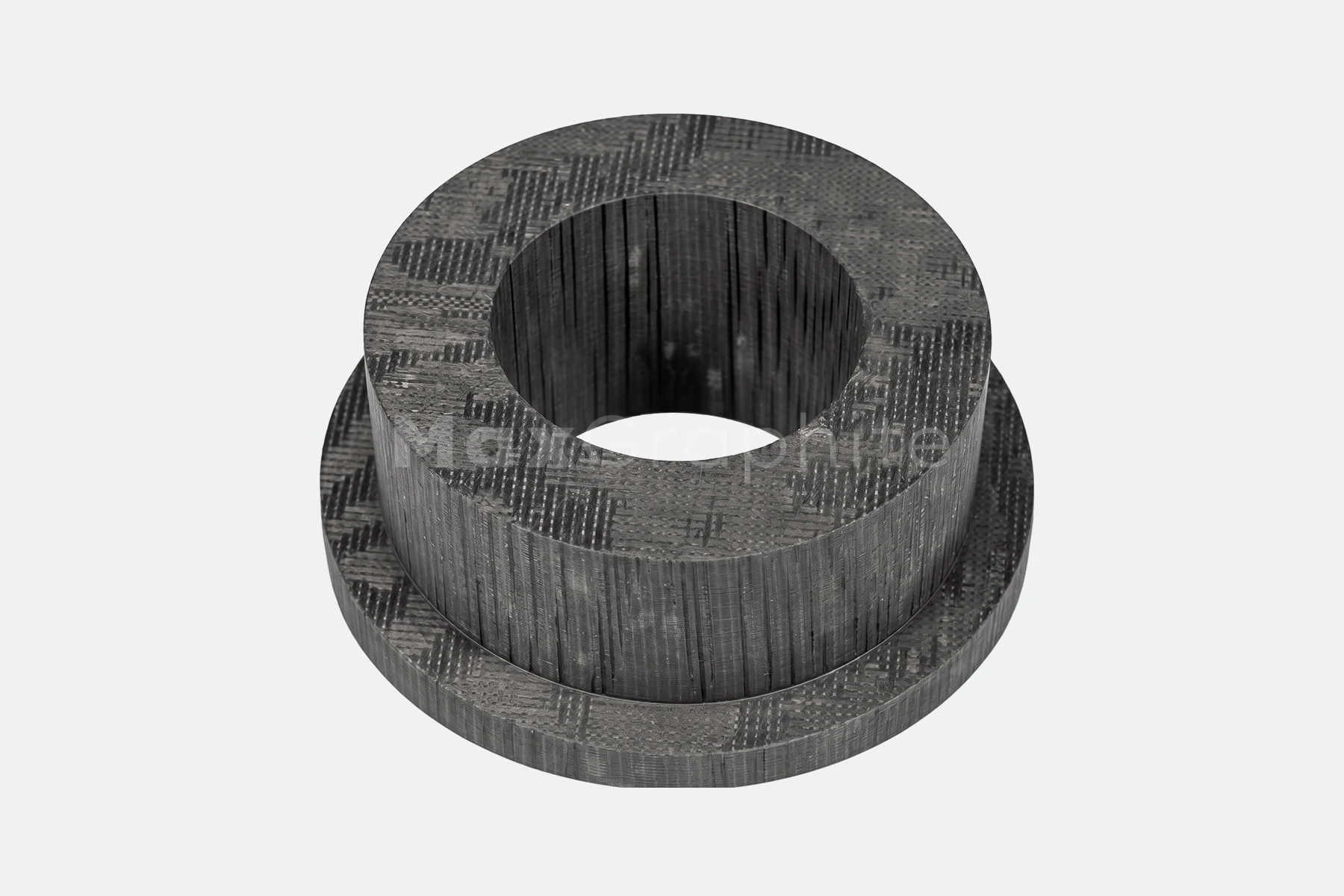

Max Graphite suministra CFC 3D y 4D a ingenieros y equipos de compras que operan en el sector aeroespacial y en industrias de procesos a alta temperatura en general, donde la integridad de la arquitectura de fibra y la consistencia mecánica a través del espesor son variables directas del proceso. Disponemos de una gama completa de arquitecturas de preforma — tejido 3D ortogonal, tejido 3D en aro/cilíndrico y 4D multiaxial — suministradas en forma de bloque, placa, barra, tubo y formas casi netas, en un amplio espectro de grados de densificación. Desde la calificación de primer artículo hasta el volumen de producción, Max Graphite ofrece un suministro de fuente única para requisitos de CFC estructural y térmicamente graduado.

Envíe su consulta

Especificación de

Composite de Carbono CFC 3D y 4D

El bajo CTE, la alta resistencia en dirección Z y la erosión casi nula hacen que el CFC 3D/4D sea superior al CFC 2D o al grafito.

Consultar

Propiedad	Valor	Norma de Ensayo
Densidad (g/cc)	1.95	GB/T 24528
Porosidad (%)	≤ 5	GB/T 23561.4
Resistencia a la Flexión XY (MPa)	≥ 120	GB/T 3074.1
Resistencia a la Flexión Z (MPa)	≥ 25	GB/T 3074.1
Resistencia a la Compresión XY (MPa)	≥ 160	GB/T 1431
Resistencia a la Compresión Z (MPa)	≥ 220	GB/T 1431
Resistencia a la Tracción XY (MPa)	≥ 130	Personalizado
Resistencia a la Tracción Z (MPa)	≥ 70	Personalizado
Módulo de Tracción XY (GPa)	≥ 50	Personalizado
Módulo de Tracción Z (GPa)	≥ 30	Personalizado
CTE RT–1000 °C XY (×10⁻⁶/°C)	≤ 1.0	GB/T 3074.4
CTE RT–1000 °C Z (×10⁻⁶/°C)	≤ 1.5	GB/T 3074.4
Tasa de Erosión @ 1000 °C (mm/s)	≤ 0.1	Personalizado
Contenido de Cenizas (ppm)	≤ 200	GB/T 1429
Temperatura de Grafitización (°C)	2600	-
Capacidad Calorífica (×10³ J/(kg·°C))	≥ 1.2	Personalizado
Inspección por Rayos X	Sin defectos internos	-

Especificaciones de grado típicas: Todos los valores son típicos; grados personalizados disponibles bajo petición.

Certificaciones:

ISO 9001

Tamaño de

Composite de Carbono CFC 3D y 4D

Tamaños personalizados disponibles a solicitud, incluidas formas casi netas y geometrías complejas.

Consultar

Dimensión	Estándar	Capacidad Máxima
Longitud	Bajo pedido	1000 mm
Ancho	Bajo pedido	1000 mm
Espesor	Bajo pedido	1000 mm

Contáctenos para obtener una lista de existencias detallada o para hablar sobre sus requisitos de tamaño personalizados.

¿Qué es el material composite de carbono/carbono CFC 3D y 4D?

El CFC 3D y 4D (carbono reforzado con fibra de carbono) son composites de carbono/carbono avanzados con arquitecturas de fibra multidireccionales. A diferencia de los laminados 2D estándar, el tejido 3D integra fibras en las direcciones X, Y y Z, mientras que el tejido 4D añade refuerzo angular. Esta estructura elimina la delaminación y ofrece propiedades mecánicas isotrópicas excepcionales y estabilidad térmica hasta 3000 °C.

Estos composites están diseñados para aplicaciones de ultra alta temperatura donde la fiabilidad, la resistencia a la erosión y la estabilidad dimensional son críticas.

Proceso de Producción del Composite CFC 3D y 4D

Consultar

Tejido 3D / 4D – Mechas continuas de fibra de carbono (1K, 3K, 6K, 12K) se tejen para formar una preforma monolítica.
Densificación – Infiltración química en fase vapor (CVI) repetida o impregnación con brea y carbonización.

Grafitización – Tratamiento térmico a 2600 °C para lograr alta cristalinidad y bajo contenido de cenizas.
Inspección por Rayos X – Ensayo no destructivo al 100% para garantizar la ausencia de delaminación o vacíos.

Mecanizado CNC – Mecanizado de precisión hasta las dimensiones finales.

Aplicaciones

Consultar

Gracias a su alta resistencia en el eje Z, baja erosión y resistencia al choque térmico, el CFC 3D/4D se utiliza en:

Aeroespacial y Aviación

Tratamiento Térmico

Utillaje de alta temperatura
Estructuras aislantes con capacidad portante

Semiconductores y Energía Solar

Zonas calientes con esfuerzo mecánico
Susceptores y revestimientos

Investigación y Hornos de Ultra Alta Temperatura

Componentes estructurales a 3000 °C

Aerospace

Heat Treatment

Semiconductor
