Hitzeschilde und Reflektoren
Max Graphite liefert Kohlefaserverbund (CFC)-Hitzeschilde — Flachpaneele, folienbeschichtete Einsätze, zylindrische Segmente und Endpaneele — für Vakuum-Wärmebehandlungs- und Kristallzuchtofen-Heizzonen, zugeschnitten und bearbeitet nach Kundenzeichnungen aus qualifiziertem C/C-Verbundmaterial.
Die Heizfläche bestimmt Dämmungsstandzeit und Ofenleistung
In einer Graphit-Heizzone leistet das Dämmungspaket die thermische Arbeit — aber der CFC-Hitzeschild auf der Heizfläche bestimmt, wie lange er hält und wie konsistent der Ofen arbeitet. Ungeschützter Weichfilz und Hartplatten degradieren schnell durch Gasabschreck-Erosion, mechanische Einwirkung und Thermowechsel. Die richtige CFC-Verkleidung verlängert die Dämmungsstandzeit, reflektiert Strahlungsenergie zurück in die Kammer und hält die Hochtemperaturbereichsgeometrie über Hunderte von Zyklen intakt. Max Graphite liefert CFC-Hitzeschildbauteile, gefräst auf die Maßanforderungen neuer Ofenaufbauten und Überholungsprojekte gleichermaßen.
- Dämmungsschutz: Unsere CFC-Paneele schützen Weichfilz und Hartplatten vor mechanischen Schäden und Hochgeschwindigkeits-Gaserosion während Abschreckzyklen — die primäre Ursache für vorzeitiges Dämmungsversagen.
- Strahlungsreflektivität: Folienbeschichtete CFC-Paneele mit auf der Heizfläche gebundener Graphitfolie reflektieren Strahlungsenergie zurück zur Charge und reduzieren thermische Verluste durch die Dämmungswand.
- Maßgenauigkeit: Bauteile werden auf Zeichnungstoleranzen zugeschnitten und bearbeitet, die kontinuierliche Heizoberflächenabdeckung sicherstellen und thermischen Bypass durch Lücken oder falsch ausgerichtete Fugen verhindern.
- Vollständiges Formatspektrum: Max Graphite liefert Flachpaneele, folienbeschichtete Platten, zylindrische Einsatzsegmente und End-/Türpaneele aus einer Quelle — für die gesamte Heizzonengeometrie.
- Neubau- und Überholungslieferung: Wir liefern sowohl Serienauflagen für OEM-Ofenbauer als auch Ersatzbauteile für in Betrieb befindliche Heizzonen, abgestimmt auf bestehende Designs.
Anwendungen
- Vakuum-Wärmebehandlungsöfen (Härten, Glühen, Anlassen, Gasaufkohlen)
- Hochdruck-Gasabschreckofens
- Vakuumhartlötöfen
- Vakuumsintheröfen
- Heißisostatische Pressöfen (HIP)
- CVD/PVD-Beschichtungsöfen
- Czochralski (CZ)- und Float-Zone-Kristallzuchtöfen
- Saphir- und SiC-Kristallzuchtöfen
Max Graphite CFC-Hitzeschild-Lösungen
Flachpaneele und Platten
Standard- und Sondermaß-CFC-Paneele zur Verkleidung der Zylinderwände und Flachflächen von Kasten- oder Rund-Heizzonen, pur oder mit auf der Heizfläche gebundener Graphitfolie für erhöhte Reflektivität geliefert.
Folienbeschichtete CFC-Paneele
CFC-Plattenmaterial, einseitig oder beidseitig mit Graphitfolie laminiert — der Standard-Heizoberflächeneinsatz für die meisten Vakuumofenkonfigurationen, der die mechanische Festigkeit von C/C-Verbundwerkstoff mit der geringen Emissivität von Graphitfolie kombiniert.

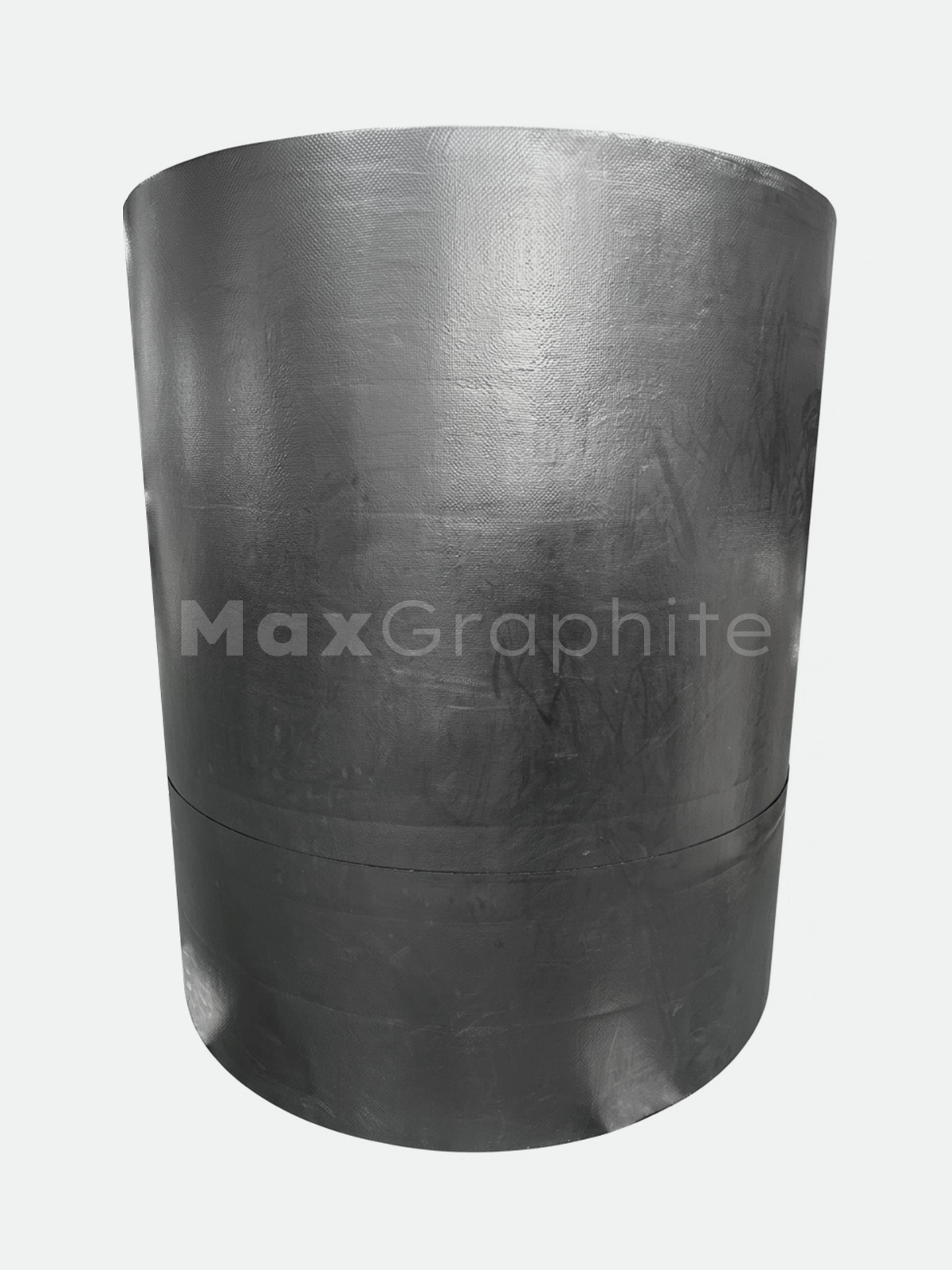

Zylindrische Einsätze und Ringsegmente
CFC zu gebogenen Fassdauben oder Vollringsegmenten bearbeitet, zur Auskleidung runder Ofenkammern, einschließlich Kristallzuchtofen-Heizzonen, bei denen durchgehende zylindrische Abdeckung und Reinheitsqualitätsmaterial beide erforderlich sind.

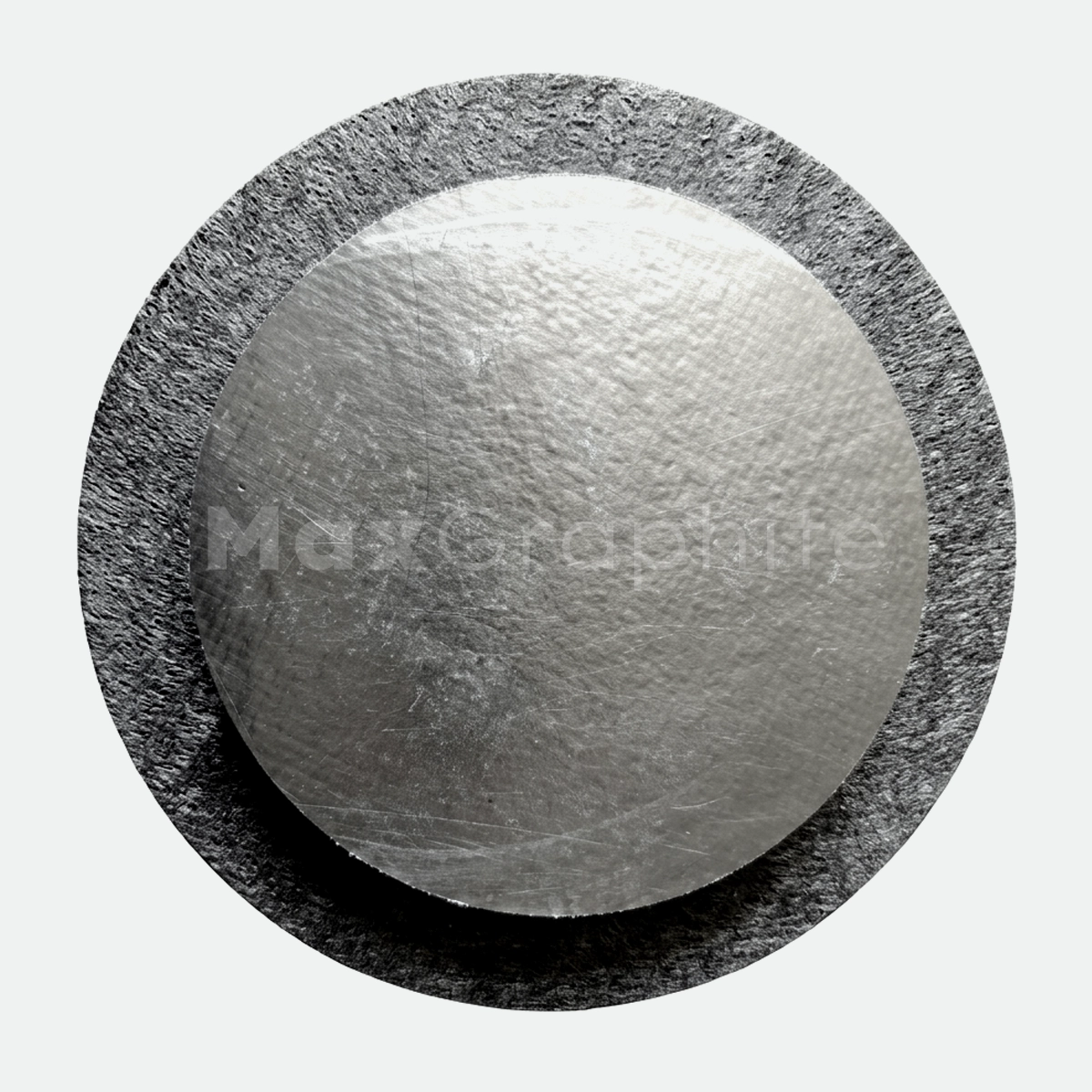

End- und Türpaneele
Flache und profilierte CFC-Bauteile zum Abdecken von Ofenendkappen und Türflächenbaugruppen, mit vollständiger Heizoberflächenabdeckung an den Ofenabschlüssen.
